产品简介
应用特点
先进的基于数字信号处理的微电荷颗粒物感应技术
在粉尘泄漏造成可视排放前进行泄漏定位
有效降低有价值颗粒物排放造成的损失
4-20毫安双线式供电，无需独立电源，方便于PLC连接
多种自检和自动校准功能，消除探头结垢、结露造成的误警
可在粉尘排放(EM 系列)和物料输送(P 系列)等不同场合灵活运用
可有效去除各种电磁干扰，具有优异的准确性、稳定性和可重复性
无须定期进行手工零点检查
美国试验与材料学会(ASTM)标准
应用原理
奥本的Tribo.DSP 3400 颗粒物监测仪是基于微电荷感应原理的4-20毫安颗粒物浓度信号变送器，它全面采用先进的数字信号处理(DSP)技术，具有多种自检和自动校准功能;其专有核心技术是**综合利用了直流和交流信号的微电荷颗粒物感应数字信号处理算法，具有优异的准确性 、稳定性和可重复性。
Tribo.DSP 3400独特的电器隔离和数字信号过滤器设计，可有效地去除各种电磁干扰，使仪器在各种严酷的工况条件下保持性能稳定。Tribo.DSP 3400的高精度和超过7个数量级的大量程涵盖了从粉尘排放到气动输送的颗粒物两相流的测量范围;其连续自动零基线跟踪与偏差消除功能，使电路达到零偏差、零漂移而无须定期进行手工零点检查;其自动连续探头污染、结露、故障检测和量程跨度检测的功能可防止误警的发生，并符合美国试验与材料学会(ASTM)标准。采用了4-20毫安双线回路供电的Tribo.DSP 3400 易于安装，安装后无需在表头上做调试，可方便地通过PLC与包括Auburn.Vision在内的工控软件连接，以实现除尘器泄漏监测，袋漏定位或颗粒物流量的测量。
Tribo.DSP 3400 整体式和分体式电子信号处理器技术规范
| 电子设备外壳 | NEMA 4/7/9防水外壳 |
|---|---|
| 电源 | 双线4-20毫安回路供电（10-32V直流） |
| 运行温度范围 | -40℃~85℃ |
| 危险区域等级 | 本安设计 CE,CSA,ATEX 认证 |
| 灵敏度等级 | 通常可检测到0.01mg/m3或0.1mg/m3浓度范围 |
| 湿度范围 | 0~95% 无冷凝 |
| 模拟输出 | 隔离4~20mA模拟信号输出，回路供电 |
| 额定功率 | 40mW |
| 显示 | 红色 5位数字式显示、双报警指示 |
| 测量范围 | 标准精度1pA（0.1mg/m3@1000mm探头，20m/s风速） 标准量程1.25 x 107 pA 可选精度0.1pA（0.01mg/m3@1000mm探头，20m/s风速） 可选量程1.25 x 106 pA |
| 其他功能 | 自动连续探头污染及故障检测 |

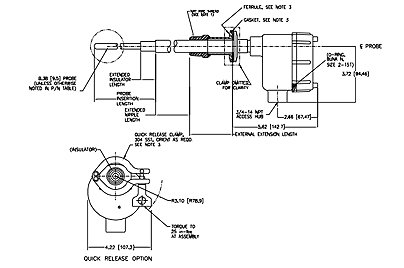

Tribo.DSP 3400 分体式探头技术规范
| 分体式探头外壳 | NEMA 4X防水外壳 |
|---|---|
| 浸润区的金属部分材料 | 探棒 - 316 不锈钢或特种合金（Inconel、Hastelloy） 其他部分 – 至少达到303 不锈钢性能标准 |
| 绝缘体 | 扩展高性能PFA，-40℃~260℃ 标准 陶瓷（高温高压），-40℃~540℃ 可选 正确选型请与厂家联系 |
| 探棒长度 | 延伸到管道中部或更长 |
| 安装 | 在管壁焊接连接件并插入探头 |
| 分体探头信号线 | 奥本专用同轴低噪信号线 温度范围：-50℃~200℃ **允许长度请与厂家联系 |
| 线路连接 | ¾ 英寸NPT 阴性导线管接口 |
| 管道连接 | ½ 英寸NPT 阳性接口、法兰、或快速分离接口 |
| 特种探头 | 欲获得用于特殊场合的文丘里探头、缆式探头、特种合金探头等的信息，请与厂家联系 |
